Detalhes do produto
Lugar de origem: CHINA
Marca: LENGE
Certificação: CE / ISO
Número do modelo: LCTW
Termos do pagamento & do transporte
Quantidade de ordem mínima: 1 grupo
Preço: Negotiate
Detalhes da embalagem: Casos de madeira
Tempo de entrega: 15 - 20 dias
Termos de pagamento: T/T, L/C
Habilidade da fonte: 500 ajustados pelo mês
Nome do produto: |
caixa de passagem dinâmica |
Tipo: |
Estilo de porta dupla |
Materiais: |
SUS 304/316L |
Velocidade de ar avaliado: |
00,45 ± 20 % de m3/h |
Potência: |
0,2 quilowatts |
Ruído: |
DB do ≤ 65 |
Tamanho global: |
720 x 560 x 1050 |
Aplicação: |
Fabricação farmacêutica |
Nome do produto: |
caixa de passagem dinâmica |
Tipo: |
Estilo de porta dupla |
Materiais: |
SUS 304/316L |
Velocidade de ar avaliado: |
00,45 ± 20 % de m3/h |
Potência: |
0,2 quilowatts |
Ruído: |
DB do ≤ 65 |
Tamanho global: |
720 x 560 x 1050 |
Aplicação: |
Fabricação farmacêutica |

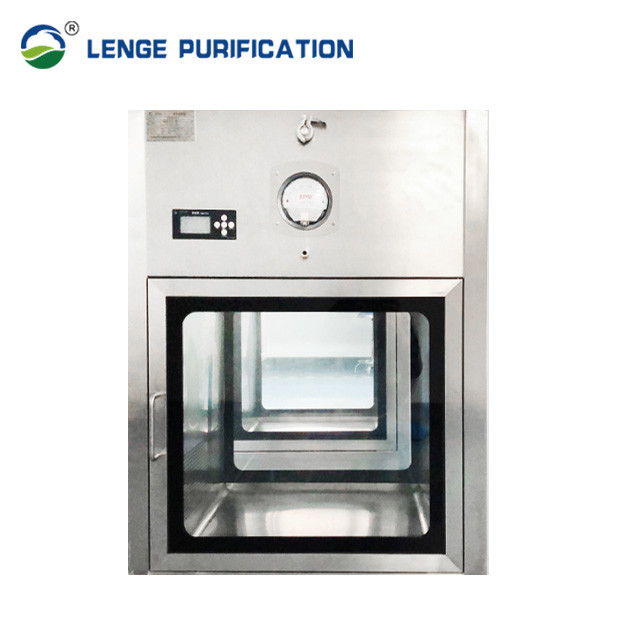

Caixa de passagem dinâmica de estilo dupla porta para fabricação farmacêutica
Definição:
Caixas de passagem dinâmicas, também conhecidas como caixas de passagem de airlock ou escotilhas de transferência, são equipamentos especializados usados em ambientes de salas limpas.
São concebidos para facilitar a transferência controlada de materiais, equipamentos ou pessoal entre diferentes zonas de salas limpas ou áreas com níveis de limpeza variáveis.
Funcionalidade:
As caixas de passagem dinâmica utilizam uma combinação de fluxo de ar, diferenciais de pressão e mecanismos de porta de bloqueio para manter os níveis de limpeza necessários durante o processo de transferência.
Eles garantem que a transferência ocorra sem comprometer a qualidade do ar e o controle de contaminação dentro da sala limpa.
Características do projeto:
As caixas de passagem dinâmicas normalmente têm duas ou mais portas, com uma porta levando à área de maior limpeza e a outra porta (s) levando à área de menor limpeza.
As portas estão trancadas, permitindo que apenas uma porta seja aberta de cada vez, evitando a contaminação cruzada.
Podem também incorporar filtros HEPA (High-Efficiency Particulate Air), sensores de fluxo de ar e sistemas de monitorização de pressão para manter a qualidade do ar e os diferenciais de pressão desejados.
Operação:
Quando um item ou pessoa precisa ser transferido, o seguinte processo típico é seguido:
O objeto ou pessoa entra na caixa de passes da área de limpeza inferior.
A porta da área de limpeza inferior é fechada e a porta da área de limpeza superior é aberta.
O objeto ou pessoa é então transferido para a área de maior limpeza.
A porta para a área de maior limpeza é fechada, e o ciclo pode ser repetido na direção oposta.
Benefícios:
Controle de contaminação: Caixas de passagem dinâmicas ajudam a evitar a introdução de contaminantes do ambiente externo na sala limpa, mantendo a qualidade do ar necessária.
Optimização do fluxo de trabalho: Facilitam o movimento eficiente e controlado de materiais, equipamentos e pessoal entre diferentes zonas de limpeza.
Flexibilidade: As Caixas de Passe Dinâmico podem ser projetadas e configuradas para acomodar vários tamanhos, formas e tipos de itens que estão sendo transferidos.
Aplicações:
As caixas de passagem dinâmicas são comumente utilizadas em indústrias como:
Fabricação farmacêutica
Fabricação de semicondutores
Investigação em biotecnologia
Produção de dispositivos médicos
Fabricação de produtos eletrónicos e aeroespaciais
A caixa de passagem dinâmica é um equipamento usado para transferência de mercadorias, e poderia separar o ar em ambos os lados da sala.
É instalado na entrada da Sala Limpa, a fim de minimizar a quantidade de partículas contaminadas que entram na sala.
Sala Limpa.
| Modelo | LCTW3 - 040040 | LCTW4 - 050050 | LCTW6 - 060060 | LCTW6 - 060080 | LCTW8 - 070070 | LCTW10 - 080080 | LCTW16 - 100100 |
| Materiais | SUS 304/316L de aço inoxidável | ||||||
| Tipo | Tipo de canto, Tipo de três portas, Tipo de camada dupla, personalizado | ||||||
|
Tamanho externo W x D x H |
620 x 460 x 950 | 720 x 560 x 1050 | 820 x 660 x 1150 | 820 x 660 x 1350 | 920 x 760 x 1250 | 1020 x 860 x 1350 | 1220 x 1060 x 1600 |
|
Tamanho interno Não, não, não. |
400 × 400 × 400 | 500 × 500 × 500 | 600 × 600 × 600 | 600 × 600 × 800 | 700 × 700 × 700 | 800 × 800 × 800 | 1000 × 1000 × 1000 |
| Peso (kg) | 80 | 100 | 130 | 160 | 180 | 210 | 250 |
| Tamanho personalizado | Disponível | Disponível | Disponível | Disponível | Disponível | Disponível | Disponível |
| Número da porta | 2 - 4 | ||||||
| Material da porta | Vidro temperado | ||||||
| Interligação | Mecânico / Eletrônico | ||||||
| Modo de controlo | Operação automática / manual | ||||||
| Projeto de Área de trabalho |
Ângulo de arco circular integrado | ||||||
| Ar nominal Velocidade (m / s) |
00,45 ± 20 % | ||||||
|
Lâmpada UV (W) |
6 × 2 | 8 × 2 | 8 × 2 | 8 × 2 | 15 × 2 | 20 × 2 | 20 × 2 |
|
Ruído (dB) |
65 | ||||||
| Fornecimento de energia | 220 V, 50 Hz | ||||||
| Potência | 0.2kW | 0.2kW | 0.2kW | 0.2kW | 0.2kW | 0.3kW | 0.3kW |
Nota: As especificações acima são apenas para referência dos clientes.
As portas de vidro temperado proporcionam uma visão clara da câmara interna.
Variedade de acessórios e dimensões.
Sistema de contenção:
Fabricado para as aplicações de ambiente controlado mais exigentes.
As portas de vidro temperado proporcionam visibilidade para o interior.
A construção sem estrutura é fácil de limpar sem juntas para que os contaminantes se acumulem.
Estrutura de aço inoxidável e duas portas de vidro temperado de 5 mm de espessura.- Não.
